Icom IC-7300 (EUR)

6.842,00 lei

IC-7300 – Receptor HF inovator cu analizor de spectru de înaltă performanță în timp real

Intra in legatura cu un consultant

Descriere

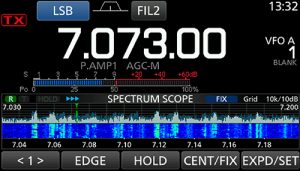

Analizor de spectru in timp real in clasa de varf

Analizor de spectru în timp real al IC-7300 este in clasa de varf din punct de vedere al rezoluției, vitezei de mișcare și intervalului dinamic. În timp ce ascultați sunetul recepționat, puteți verifica analizorul de spectru în timp real și sa va mutați rapid la un semnal intenționat. Când atingeți ecranul analizorului în jurul semnalului dorit, partea atinsă este mărită. O a doua atingere a ecranului analizorului modifică frecvența de operare și vă permite să reglați cu precizie.

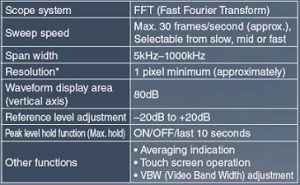

Specificații în timp real privind analizorul de spectru

Real-Time Spectrum Scope Specifications

* Numărul de pixeli afișați la nivelul de 60 dB, când primiți un semnal.

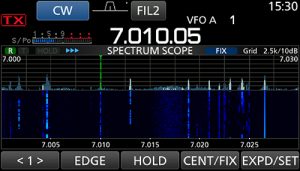

Funcție cascadă de rezoluție înaltă

Combinația dintre funcția cascadă și analizorul de spectru de frecvențe în timp real ajută la o performanță maximă de recepție a dispozitivului IC-7300 și mărește oportunitățile QSO fără a pierde semnalele slabe. Funcția cascadă arată o schimbare a intensității semnalului pe o perioadă de timp și vă permite să găsiți semnalele slabe care nu pot fi vizibile în domeniul spectrului.

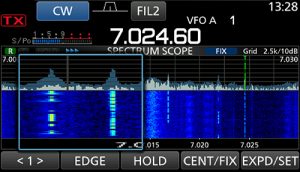

High-Resolution Waterfall Function Spectrum scope + Waterfall Zoom in

             Spectrum scope+Waterfall/Spectrum scope+Waterfall(expand)/Zoom in

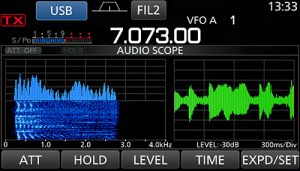

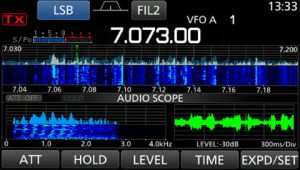

Funcția analizor audio

Funcția analizor audio poate fi utilizată pentru a observa diferite caracteristici AF, cum ar fi nivelul compresorului microfonului, lățimea filtrului, lățimea filtrului crestat și forma de undă de tastare în modul CW. Fie sunetul de transmisie sau cel de recepție pot fi afișate în analizor FFT cu ajutorul funcției de cascadă și al osciloscopului.

FFT scope/Oscilloscope + Waterfall  FFT scope/Oscilloscope

FFT scope/Oscilloscope + Waterfall                                           FFT scope/Oscilloscope

Sistem de eșantionare directă RF

IC-7300 utilizează un sistem de eșantionare directă RF. Semnalele RF sunt convertite direct în date digitale și procesate în FPGA (Field-Programmable Gate Array), ceea ce face posibilă simplificarea construcției circuitului. Acest sistem este o tehnologie de vârf care deschide o era noua în domeniul radioamatorilor.

RF Direct Sampling System

Noua funcție “IP+”

Noua funcție “IP+” îmbunătățește performanța punctului de interceptare de ordinul 3 (IP3). Atunci când un semnal slab este receptionat în apropierea interferențelor puternice, convertorul AD este optimizat împotriva distorsiunii semnalului.

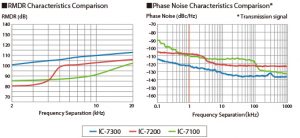

RMDR in clasa de varf și caracteristicile de zgomot de fază

RMDR-ul IC-7300 este îmbunătățit la aproximativ 97dB* (valoare tipică) și caracteristicile de zgomot de fază sunt îmbunătățite cu aproximativ 15dB (la o separare de frecvență de 1 kHz) în comparație cu IC-7200. Caracteristicile superioare ale zgomotului de fază reduc componentele de zgomot atât în semnalele de recepție, cat si in cele de emisie.

* La separarea frecvenței de 1 kHz (frecvența recepționată: 14.2MHz, MOD: CW, IF BW: 500Hz)

RMDR

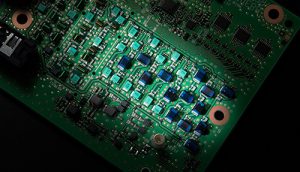

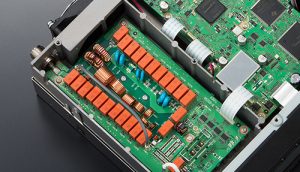

15 filtre trece bandă discrete

IC-7300 are 15 filtre trece bandă RF. Semnalul RF este trecut numai prin unul dintre filtrele trece bandă, în timp ce orice semnal din afara domeniului este respins. Sunt utilizate bobine cu factor Q înalt pentru a minimiza pierderea în filtrele trece bandă RF.

Band-Pass Filters

      Band-pass filtre

Tuner automat pentru antene incorporat

Tunerul antenei își memorează setările în funcție de frecvența de transmisie, astfel încât să se poată regla rapid atunci când schimbați benzile de operare. Funcția de reglaj forțat* permite reglarea unei game largi de antene temporare.
* Nu utilizați funcția Tuning forțată, cu excepția cazurilor de urgență. Puterea de transmisie poate fi redusă.

Automatic Antenna Tuner

      Tuner automat de antenă

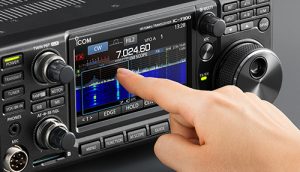

Buton multi-dial pentru operare usoara

Combinația buton multi-dial și ecran tactil oferă o funcționare rapidă și fără probleme. Când apăsați butonul multi-dial, elementele de meniu sunt afișate în partea dreaptă a afișajului. Puteți selecta un element cu o atingere a ecranului și puteți regla nivelurile prin rotirea butonului multi-dial.

Multi-Dial Knob Operation

Ecran LCD colorat tactil mare

Ecranul LCD TFT de 4,3 inch tactil oferă o operare intuitivă. Utilizând tastatura software a ecranului tactil, puteți seta cu ușurință diverse funcții și puteți modifica conținutul memoriei.

Touch screen interface  Band stacking register screen  Multi-function meter

Interfața cu ecranul tactil/Banda de înregistrare registru/Indicator multifuncțional

Menu screen  Setting screen  Memory name input

Ecran meniu/Ecranul de setari/Funcția de introducere a numelui memoriei

Frequency Input

Funcția de introducere frecvență

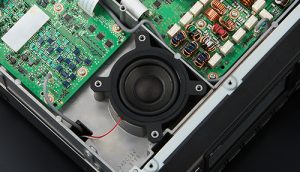

Calitate superioară a sunetului

Pentru a oferi o calitate superioară a sunetului, a fost încorporată o nouă unitate de difuzoare și este alocat spațiu dedicat șasiului turnat sub presiune din aluminiu.

Aluminum die-cast chassis  Newly designed speaker unit

Șasiuri turnate din aluminiu                                                         Proiectator nou conceput

Slot pentru cartele de memorie SD pentru salvarea datelor

IC-7300 poate stoca diverse conținuturi pe un card SD, cum ar fi audio recepție și transmisie, memorile vocale, memorile RTTY/CW, jurnalele de decodificare RTTY și imaginile de pe ecranul capturat. De asemenea, datele personale și de actualizare a firmware-ului pot fi stocate pe cardul SD pentru a fi ușor de configurat.

SD Memory Card Slot

Slot pentru cardul de memorie SD
(Cardul SD nu este inclus.)

Vizualizarea panoului spate

Rear Panel View

Alte caracteristici

  • Benzile HF/50/70 MHz sunt disponibile pentru versiunea EUR.
  • Noul microfon HM-219
  • Sistem eficient de ventilator de mari dimensiuni
  • Un indicator multifuncțional
  • 101 canale de memorie (99 obișnuite, 2 de limite de scanare)
  • Software opțional pentru comanda de la distanță RS-BA1
    (poate fi observat analizorul de spectru cu cascada)
  • Funcții CW: Pauză completă, inversare CW, tuning auto CW

Accesorii furnizate (pot diferi în funcție de versiune)

  • Microfon de mână, HM-219
  • Cablu de alimentare DC
  • Siguranțe de rezerva
  • Mufe



Brosura fixa radioamatori IC-7300



General

Frequency coverage Rx*
0.030–74.800MHz
(Guaranteed range: 0.500–29.999,
50.000–54.000MHz,70.000–70.500MHz.) Tx*
1.800–1.999MHz, 3.500–3.800MHz,
7.000–7.200MHz, 10.100–10.150MHz,
14.000–14.350MHz, 18.068–18.168MHz,
21.000–21.450MHz, 24.890–24.990MHz,
28.000–29.700MHz, 50.000–52.000MHz,
70.000–70.500MHz* 70 MHz band is for EUR version. Each frequency range is differ according to versions.
Mode SSB, CW, RTTY, AM, FM
Number of channels 101 (99 regular, 2 scan edges)
Antenna connector SO-239 (50Ω)
Power supply requirement 13.8V DC ±15%
Power consumption Tx 21A (at 100W output power)
Rx 0.9A typical (Standby),
1.25A (Maximum audio)
Operating temperature range –10˚C to +60˚C; 14˚F to 140˚F
Frequency stability Less than ±0.5ppm
(–10˚C to +60˚C; 14˚F to 140˚F)
Frequency resolution 1Hz
Dimensions (W×H×D)
(projections not included)
240×94×238mm;
9.45×3.7×9.37in
Weight (approximately) 4.2kg; 9.26lb



Transmitter

Output power
(HF/50MHz)
SSB, CW, FM, RTTY 2–100W (HF/50MHz), 2–50W (70MHz)
AM 1–25W (HF/50MHz), 1–12.5W (70MHz)
Modulation system SSB:
Digital P.S.N. modulationAM:
Digital Low power modulationFM:
Digital Reactance modulation
Spurious emissions Less than –50dB (HF bands),
Less than –63dB (50MHz band),
Less than –60dB (70MHz band)
Carrier suppression More than 50dB
Unwanted sideband More than 50dB
Microphone impedance 600Ω



Receiver

Receiver system Direct Sampling Superheterodyne
Intermediate frequency 36kHz
Sensitivity SSB/CW: (BW: 2.4kHz at 10dB S/N)
1.8–29.999MHz 0.16μV (Preamp 1 ON)
50MHz 0.13μV (Preamp 2 ON)
70MHz 0.16μV (Preamp 2 ON)AM: (BW: 6kHz at 10dB S/N)
0.5–1.8MHz 12.6μV (Preamp 1 ON)
1.8–29.999MHz 2.0μV (Preamp 1 ON)
50MHz 1.0μV (Preamp 2 ON)
70MHz 1.0μV (Preamp 2 ON)FM: (BW: 15kHz at 12dB SINAD)
28.0–29.7MHz 0.5μV (Preamp 1 ON)
50MHz 0.25μV (Preamp 2 ON)
70MHz 0.25μV (Preamp 2 ON)
Squelch sensitivity (Threshold) SSB: Less than 5.6μV,
FM: Less than 0.3μV
(HF: Preamp 1 ON, 50/70MHz: Preamp 2 ON)
Selectivity (sharp filter shape) SSB (BW: 2.4kHz)
More than 2.4kHz / –6dB
Less than 3.4kHz / –40dBCW (BW: 500Hz)
More than 500Hz / –6dB
Less than 700Hz / –40dBRTTY (BW: 500Hz)
More than 500Hz / –6dB
Less than 800Hz / –40dBAM (BW: 6kHz)
More than 6.0kHz / –6dB
Less than 10.0kHz / –40dBFM (BW: 15kHz)
More than 12.0kHz / –6dB
Less than 22kHz / –40dB
Spurious and image rejection ratio HF: More than 70dB
50/70MHz: More than 70dB (Except for ADC Aliasing)
Audio output power More than 2.5W
(at 10% distortion with an 8Ω load, 1kHz)



Tuner

Frequency range 1.9–70MHz bands
Matching impedance range 16.7Ω–150Ω unbalanced (VSWR better than 1: 3)
Tuning accuracy VSWR 1: 1.5 or less
Tuning time 2–3 seconds (Maximum 15 seconds)
