Icom GM600

Cele mai recente funcționalități GMDSS într-un pachet foarte ușor de utilizat

Intra in legatura cu un consultant
Categorii: , , Etichetă:

Descriere

MEDDSC Built-in ClassAwaterproof

Statie GMDSS VHF DSC clasa A

GM600 este un radiotelefon VHF GMDSS (Global Maritime Distress and Safety System) care poate fi folosit ca parte a echipamentului de sistem GMDSS cerut de SOLAS sau de multe reglementări maritime interne. Când este instalat cu statia GM800 MF/HF, statiile GM600 și GM800 oferă o stație radio GMDSS VHF, MF și HF ideală.

Statia radio GMDSS MF/HF/VHF.

Îndeplineste cerințele “Wheel Mark” MED

GM600 îndeplinește Directiva privind echipamentul maritime 2014/90/UE privind cerințele echipamentelor maritime europene și a trecut printr-un proces riguros de testare a mediului și asigurarea calității. GM600 este proiectat pentru a oferi o funcționare fiabilă și durabilitate îndelungată în medii maritime dure. De fapt, panoul frontal are protecție IPX7 (adâncimea de 1m a apei timp de 30 de minute), iar panoul din spate are o acoperire cu rezistență la coroziune.

Corrosion resistance coating of the rear panel.

Acoperirea rezistentă la coroziune a panoului din spate.

Indeplineste DSC ITU-R M.493-13

DSC încorporat oferă comunicatie automată in caz de situatie grea și de siguranță. Receptorul de supraveghere DSC dedicat monitorizează continuu canalul de apel DSC (CH70). Un numar total de 100 de numere MMSI pentru apelul DSC (Individual ID: 75, Group: 25) poate fi stocat cu un nume de identificare de 10 caractere. Utilizarea modului DSC Task oferă o funcționare directă DSC.

Exemplu de operare în modul de lucru DSC

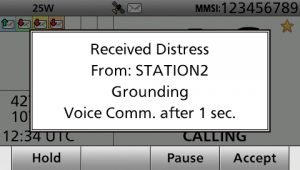

Panoul din spate este acoperit cu un strat de rășină termorezistent pentru a rezista la coroziune Când primiți un apel DSC, apare o fereastră pop-up. Apăsați butonul [Accept] pentru a trimite confirmarea către stația apelantă.

The rear panel is covered with thermosetting resin coating to resist corrosion

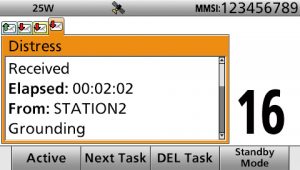

După expedierea sau primirea unui apel DSC, statia intră în modul DSC Task. Apăsați butonul [Next Task] pentru a selecta o altă sarcină. Pot fi stocate până la 7 sarcini.

The rear panel is covered with thermosetting resin coating to resist corrosion

LCD TFT de 4,3 inch cu unghi larg de vizualizare de 4,3 inch

Ecranul TFT color de 4,3 inch oferă un unghi de vizualizare de aproape 180 grade și afișează caractere și pictograme de funcții la rezoluție înaltă. Chiar și atunci când statia este instalata pe panoul de bord, operatorul poate recunoaște în mod clar informațiile afișate din unghiuri vizuale diferite. Afișajul in modul de noapte asigură o bună citire într-un loc întunecat.

AIS plotter       AIS target list

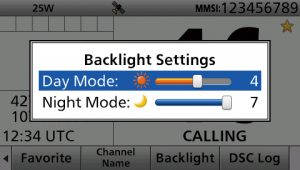

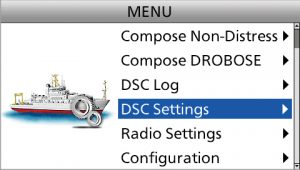

Ecran meniu                                                                                             Ecranul setărilor luminii de fundal



Modul de noapte

Oferă un sunet puternic și clar

Difuzorul intern GM600 îmbunătățește inteligibilitatea apelurilor primite. Prin adoptarea unui con de difuzor din hârtie rezistent la apă, difuzorul asigură o calitate superioară a sunetului cu o gamă largă de frecvențe și un răspuns de frecvență plat. În plus, statia oferă un sunet puternic de 10 W atunci când este conectata la un difuzor extern.

Interfață utilizator intuitivă

O combinație a tastaturii direcționale și a tastelor soft oferă o operare simplă. Principalele 12 funcții sunt atribuite tastelor soft (în partea de jos a afișajului) și sunt comutate cu tastele stânga și dreapta. Tastatura clar marcată oferă o accesare directa. Butonul CH16 oferă acces cu o singură atingere la CH16.

Convertor DC-DC PS-310

Convertorul DC-DC opțional PS-310 furnizează lui GM600 o alimentare stabilă de 12,6 V de la o sursă de alimentare de 12 V sau 24 V (în funcție de versiune) și asigură o conexiune flotanta de masa. PS-310 protejează statia la întreruperea momentană a alimentării. PS-310 trebuie utilizat cu respectarea certificării GM600 pentru certificarea MED.

The rear panel is covered with thermosetting resin coating to resist corrosion

            Convertorul DC-DC PS-310

Alte caracteristici

  • Interfața IEC 61162-1 pentru receptorul GNSS
  • Suporta canalele noi maritime de patru cifre *, valabile începând cu 1 ianuarie 2017

* Următoarele canale pot fi utilizate: 1078, 2078, 1019, 2019, 1079, 2079, 1020 și 2020.

Accesorii furnizate

  • Microfon de mână, HM-214V
  • Cablu de alimentare DC
  • Kit Set de montare



Brosura maritima GM600



General



GM600

Frequency range Tx 156.025–161.600 MHz
Rx 156.025–162.000 MHz
DSC 156.525 MHz
Usable channels INT channels
Type of emission 16K0G3E (FM), 16K0G2B (DSC)
Power supply requirements GM600 13.8 V DC
PS-310 #01 input voltage 24 V DC (21.6–31.2 V)
PS-310 #02 input voltage 12 V DC (10.8–15.6 V)
Current drain
(with PS-310 #01)
Tx 25 W output 3.3 A (approx.)
Rx Max. audio 2.0 A (approx.)
Operating temperature range –15°C to +55°C
Antenna impedance 50 Ω (SO-239)
Weight (approx.) GM600 1600 g
PS-310 930 g
Dimensions (W×H×D)
(Projections not included)
274×114×121.5 mm
IEC 61162-1 in/out format Input RMC, GGA, GNS, GLL, VTG
Output DSC, DSE



Transmiţător



GM600

Output power 25 W, 1 W
Max. frequency deviation ±5.0 kHz
Frequency error Less than ±0.5 kHz
Spurious emissions Less than 0.25 μW
Adjacent channel power More than 70 dB
Residual modulation More than 40 dB
Audio harmonic distortion Less than 10%
(at 1 kHz, 60% deviation)



Receptor



GM600

Intermediate frequency 30.15 MHz, 450 kHz (1st/2nd)
  DSC 46.35 MHz, 450 kHz (1st/2nd)
Sensitivity (20 dB SINAD) Less than –7 dBμ emf. typ.
  DSC (1% BER) Less than –7 dBμ emf. typ.
Squelch sensitivity Less than –2 dBμ emf
Adjacent channel selectivity More than 75 dB
  DSC 73 dBμ emf
Spurious response More than 75 dB
  DSC 73 dBμ emf
Intermodulation More than 75 dB
  DSC 73 dBμ emf
Hum and noise More than 40 dB
Audio output power
(at 10% distortion)
External speaker 10 W (4 Ω load)
Internal speaker 2 W



Evaluare IP aplicabilă

Ingress Protection Standard

Water IPX7 (1 m depth water for 30 minutes)
