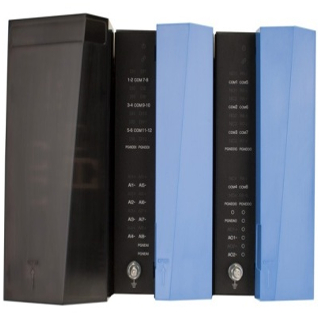

Motorola ACE1000 Unitate Terminala la Distanta

Intra in legatura cu un consultant
Categorie: Etichetă:

Descriere



ACE1000 versatil și puternic va livra comunicările în timp util de care aveți nevoie, fără a trebui să vă reproiectați complet sistemul actual. Într-un nou pachet compact, ACE1000 este unitatea terminală la distanță (RTU) care va facilita o mai mare fiabilitate și interoperabilitate la un cost mai mic. Procesorul său puternic, combinat cu memoria FLASH și RAM, permite utilizarea acestui RTU în cele mai exigente medii SCADA. Ușor de instalat și utilizat cu ajutorul unui instrument de programare ușor de utilizat pe web, unitatea de terminale de la distanță ACE1000 (RTU) este excelentă pentru pornirea unui nou sistem SCADA sau pentru adăugarea acestuia la unul existent.



Caracteristici fizice

  • Optiune de extindere – I / O , intrari digitale, intrari analogice
  • Greutate – 450 grame ( fara extinderi )
  • Dimensiuni – 6,3 inch / 160 mm (H) x 2,95 in. / 75 mm (W) X 4,4 in / 112 mm (D)

Mediul pentru utilizatori

  • Vibrații mecanice – EIA / TIA 603 stație de bază, sinusoidal 0.07mm @ 10 până la 30 Hz, 0.035 mm @ 30-60 Hz
  • Umiditatea de funcționare – 5% până la 95% RH @ 50 grade Celsius
  • Temperatura de depozitare – Minus  55 grade Celsius la Plus  85 de grade Celsius (cu excepția radiourilor)
  • Altitudine de funcționare –  –400 metri până la +4000 de metri
  • Temperatura de Operare – Minus 40 de grade Celsius la Plus de 70 grade Celsius (cu excepția radiourilor)

Modul CPU și performanță

  • Procesor – Sitara CPU (Cortex-A8)
  • Memorie – FLASH 256 MB (32 MB pentru utilizator), RAM 256 MB (16 MB pentru utilizator)
  • Baterie de rezerva – Acumulator reîncărcabil (cel puțin 20 de zile)
  • Sistem de operare – Linux
  • Indicatori – LED-uri 4 * principale + 1 * LAN + RS232 (tx, rx)

Porturi de comunicații și suport

  • Porturi Ethernet – La bord: 10/100 Mb / sec
  • Suport radio pentru Motorola – APX, MOTOTRBO
  • Protocoale – ModBus (Slave / Master pe RS232 / RS485 și Ethernet
  • Radio cu doua sensuri – Digital MOTOTRBO, Digital Astro trunchiat, Tetra
  • Capacitatea de transfer firmware – LTR Local (prin conexiune directă) și FEP Remote
  • Suport pentru modem – Modemul celular, modemul cu linie închiriată, radioul de date, radioul în bandă largă
  • Multi-drop – MDLC peste Serial
  • Serial – Placa principală: RS232 (115,2 kbps) / RS485 (460 kbps), Duplex / Full Duplex cu / fără CD; Plug-In (opțional): Izolat 2 x RS232 (115,2 kbps)
  • Capacitatea de transfer de programe – LTR Local (prin conexiune directă) și FEP Remote

I O Sprijin și Extindere

  • Performanțele DO – 10ms
  • 8 și 16 module de intrare analogice – 8 x AI Izolate, 0-20mA, 420mA sau 0-5VDC, rezoluție: 16 biți, Precizie = .1% din scala completă, netezire configurabilă de utilizator, configurabilă de utilizator
  • 16 și 32 de module digitale de intrare – 12 x Wet DI Izolate, 8 x AI izolat, intrări umede, filtru de degradare 10,20,30,40,50 mS, contor rapid 2KHz, Izolare la CPU: 1500V
  • Inputuri umede; Izolată (1500v față de CPU); De-bouncing filtru: 10,20,30,40,50 mSec; Receptor rapid – 2KHz
  • 8 și 16 module de releu de ieșire digitală – 8 x DO Releu 2.5a, 4 x Forma C ML (SPDT), 4 x EE Forma C (SPDT), DO Frecventa: 10 Hz
  • 4 modul de ieșire analogică – Ranguri: 0-20mA, 4-20mA, 0-10V; Rezoluție: 12 biți; Precizie: 0,1% din scala completă
  • Ranguri: 0-20mA, 4-20mA, 0-5V; Rezoluție: 16 biți; Precizie: 0,1% din scala completă; Configurabil de configurare a semnalului și filtru de 50/60 Hz
  • Releele ML forma C (SPDT)

Putere

  • Opțiunile sursei de alimentare – Dezactivat, Mod de funcționare, Modul inactiv / Sleep, Modul de funcționare în regim redus de funcționare (CPU este dezactivat)
  • DC – 9-30 Vcc
  • AC – 100-240VAC, 47-63Hz
  • Conectați sursa de alimentare – 5V, 7,5V, AUX 12v out

Regulile de reglementare

  • Standarde de siguranță – UL 60950-1, CSA 22.2-60950-1, IEC 60950-1 / EN 60950, AS / NZS 60950
  • Emisiile – CFR 47 FCC partea 15, capitolul B (clasa A) EN55022: 2003 Clasa A, EN61000-3-2, EN 61000-3-3
  • Imunitate – IEC 61000-4-2,
    IEC 61000-4-3,
    IEC 61000-4-4,
    IEC 61000-4-5,
    IEC 61000-4-6,
    IEC 61000-4-8,
    IEC 61000-4-11

ACE1000 Remote Terminal Unit Data Sheet
